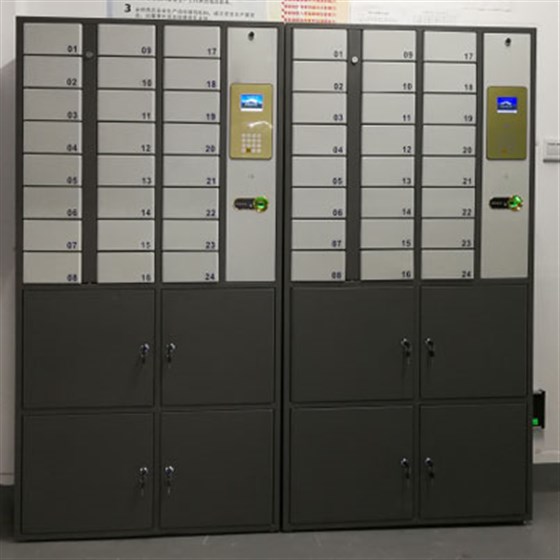

目前，在某些高校已出現了智能儲物柜，用于學生存放書包、書本等物品，在使用上可以采用一卡通開箱的方式，學生證或飯卡等都能開箱，操作簡單，使用方便，也給學生們帶來了大大的福利。

公共場所的儲物柜的應用越來越廣泛，安全性和便利性是衡量儲物柜好壞的兩個重要考量因素。原始的儲物柜需要自帶鎖具，使用不方便，如果鑰匙丟失，還會引起不必要的麻煩。物理鎖式的改進型是由儲物柜提供鎖具和鑰匙，使用者投幣后存放物品，將柜子鎖上才能取出鑰匙，取回物品時再插入鑰匙。由于鑰匙易被復制，物品極易被竊，安全性得 不到保障。

后來隨著電子技術的發展，出現了電磁鎖智能儲物柜。開鎖方式也多種多樣。首先是密碼型，存放物品后由電腦生成密碼并打印出來由使用者保管，或是由使用者自行設置密碼， 取物時需要輸入正確的密碼，這種方式安全性較低。其次是條形碼型，存放物品后由電腦生成條形碼，由使用者保管，取物時刷條形碼即可。目前這種方式在超市中應用比較普遍。另外還有生物識別型，主要是通過指紋來識別，這種方式極難造假，安全性高，但也有其弊端，識別率低，成本高昂限制了其使用。

除了安全性和便利性，高可用性和方便管理也是設計儲物柜系統時需要重點考慮的方面。目前大部分公共場所的儲物柜都沒有接入網絡，需要安排專人來現場管理，包括定期清柜、故障處理。以條形碼型為例，當使用者丟失條形碼時，由于儲物柜沒有聯網，通常使用者需要留下身份證明，管理者才會為其開箱。這樣不僅管理效率低下，安全性也得不到保障，很容易引起糾紛。

針對現有技術的不足，本發明提供一種基于校園卡的物聯網儲物柜系統。該系統 使用方便、安全、便于管理。

一種基于校園卡的物聯網儲物柜系統，包括在儲物柜安裝的儲物柜控制子系統、 嵌入式網關子系統和服務器端子系統；

所述儲物柜控制子系統，包括微控制器、紅外傳感器和 RFID 讀卡器 ；所述微控制 器為高速 51 單片機，用以儲物柜門電磁鎖的開關，同時與服務器端子系統通信，執行服務 器端子系統的指令，將儲物柜開閉狀態上傳到服務器端子系統；

所述紅外傳感器安裝在每個儲物柜的底部，用來檢測每個儲物柜內是否有物品存放，所述微控制器采集所述紅外傳感器的檢測狀態，即確定儲物柜是否處于使用狀態或空閑狀態；

所述 RFID 讀卡器讀取識別校園一卡通，并將校園一卡通的卡號信息傳給微控制器，由微控制器識別卡片的有效性，所述有效性是指識別該卡片是否為學校服務器端子系統內認證登記的校園卡，所述微控制器將讀取到的校園卡信息上傳到服務器端子系統：

如果服務器端子系統認定該校園卡為認證登記的校園卡，則微控制器向服務器端 子系統查詢?cè)摽ó?dāng)前的存 / 取包狀態，如為存包，則微控制器判定判定該校園卡刷卡行為 取包狀態，并將取包狀態發送至服務器端子系統內，將該卡存 / 取包狀態更新為取包狀態；

如果服務器端子系統認定該校園卡為認證登記的校園卡，則微控制器向服務器端 子系統查詢?cè)摽ó?dāng)前的存 / 取包狀態，如為取包，則微控制器判定判定該校園卡刷卡行為 存包狀態，并將存包狀態發送至服務器端子系統內，將該卡存 / 取包狀態更新為存包狀態；

所述微控制器將該所述每個儲物柜的使用狀態或空閑狀態上傳到服務器端子系統，實現儲物柜的聯網；

所述嵌入式網關子系統采用基于 ARM Cortex M3 架構所設計的LM3S8962，其中采 用 TCP/IP 協議，所述 TCP/IP 協議采用輕量級的 LwIP 協議棧，串行通信采用 RS485 ；所述嵌入式網關子系統負責服務器端子系統與儲物柜之間異構網絡的通信，所述嵌入式網關子系 統與服務器端子系統通信采用以太網，所述嵌入式網關子系統與微控制器通信采用串行通信；

服務器端子系統包括網站、數據庫和中間件 ；所述網站采用 B/S 架構，使用 J2EE 技術開發 ；所述數據庫使用 PostgreSQL 進行設計，所述中間件使用 Java 開發 ；

其中網站是對外的接口，用戶通過網站來完成對儲物柜的預約以及管理 ；數據庫 存放系統數據，包括校園卡信息、校園卡的存 / 取包狀態、儲物柜使用或空閑狀態；中間件 負責將所述網站的命令發送給嵌入式網關子系統，同時將儲物柜使用或空閑狀態發送給數據庫。
